設備用途

  四輥破碎機適用于抗壓強度小于200Mpa、濕度小于30％的硬、中硬物料的細碎作業。如焦炭、煤、陶瓷原料、石英石、石灰石、長石、水渣、石膏、粘土、食鹽、化工原料等固體物料；

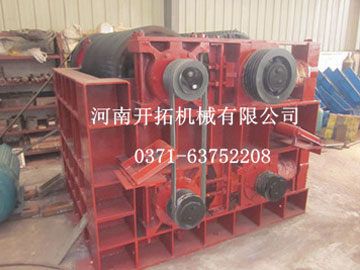

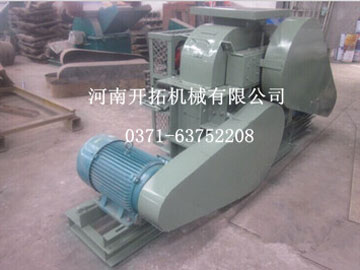

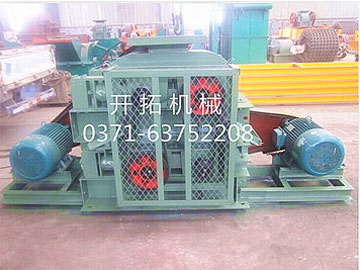

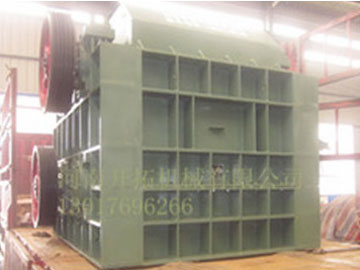

圖片展示

工作原理

  四輥破碎機工作原理是由四個平行裝置并繞本身水平軸轉動的圓柱形輥?zhàn)咏M成，由于輥?zhàn)拥霓D(zhuǎn)動將物料卷入兩輥的縫隙內，使物料受壓和研磨而被破碎。

結構特點

  我廠生產的輥式破碎機規格齊全、結構特征不一、根據不同型號設計由齒輪傳動裝置和皮帶直接傳動裝置兩種：

  1、：齒輪傳動裝置的主要結構有股定軋輥、活動齒輥、傳動軸、機體、底架、罩殼、長齒輪罩殼等部分組成，機器動力是由電動機上的三角皮帶輪傳出，在通過一對中間減速齒輪，使固定齒輥旋轉，再借固定齒輥另一端的一對長齒輪，驅動活動軋輥，兩軋輥成相對運動而擠壓物料；

  第二種：由兩個電動機通過三角皮帶輪分別傳出到固定軋輥，活動軋輥的皮帶輪是軋輥一正一反方向轉動而擠壓物料；

  1.設備機架：四輥破碎機是由底座和左右兩側帶有輥輪支撐座的立柱，靠底部螺栓連接而成，承載著四個輥輪。對輥破碎機左右兩側是帶有軸承座支撐輥輪，靠底部帶有定位銷的前后兩條梁鏈接而形成緊固底座；

  2.破碎輥：四輥破碎機前后共四個輥輪，齒輥（對輥）破碎機前后有兩個輥輪；

  3.動力系統：四輥破碎機前后有2套電機、減速機以皮帶傳遞動力；齒輥（對輥）破碎機的前后2個輥輪可用單電機齒輪箱傳動，也可由2套電機、減速機完成動力傳遞；

  4.潤滑系統：工種型號的破碎機卻由集中供油站通過管道供油給個潤滑點；

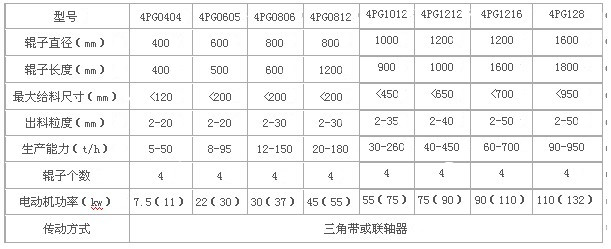

規格型號
